Zahlenwert in Anzeigengraph einblenden - uno - 29.03.2011 11:46

Hallo,
ich habe folgendes Problem, was ich aber noch nicht so richtig gelöst bekomme.
Ich lese mittels eines Oszilloskops Werte ein und gebe diese über einen Anzeigengraph aus, welchen ich anschließend als Bild speichere.
Zusätzlich ermittel ich noch Spitzenwerte welche ich mir per Ausgabe als Zahlenwert anzeigen lasse, ist es möglich diesen Zahlenwert auch im Anzeigengraph anzeigen zu lassen,
so das diese grafisch mit archiviert wird?

Zum Bsp. so kann man diesen Wert in den Graph intergrieren um beides als Bild zu sichern?

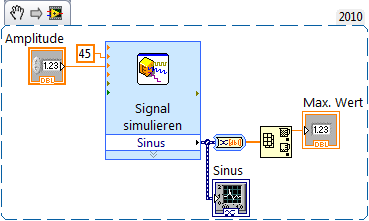

[attachment=33001]

Vielen Dank

RE: Zahlenwert in Anzeigengraph einblenen - Schwand - 30.03.2011 09:28

Moin,

wie machst du denn die Abspeicherung? Über Bildschirm drucken? Dann könntest du ja das Anzeigelement einfach auf eine Stelle des Graphen schieben.

Grüßle
S.

RE: Zahlenwert in Anzeigengraph einblenden - uno - 30.03.2011 17:25

Hallo,
nein ich mache das über einen Methodenknoten des Anzeigengraphes und lege ihn dann als PNG ab.
Ich denke ich könnte dies über die Notiz-Funktion lösen, aber mir ist noch nicht ganz klar, wie ich dieser einen Wert zuordnen kann.

RE: Zahlenwert in Anzeigengraph einblenden - NWOmason - 31.03.2011 06:57

(30.03.2011 17:25 )uno schrieb: nein ich mache das über einen Methodenknoten des Anzeigengraphes und lege ihn dann als PNG ab.

Hallo,

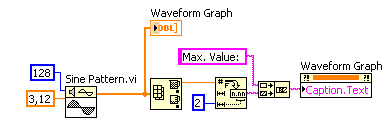

Falls du nur den Zahlenwert brauchst und dich die Graphenbeschriftung nicht juckt, gibt es ne Quick'n'Dirty Lösung über den Untertitel:

[attachment=33016]

[attachment=33017]

[attachment=33018]

Etwas eleganter und mit viel mehr Einstellmöglichkeiten geht es mit den Annotations. Die Benutzung ist ganz einfach und es gibt ein sehr gutes Beispiel im Examplefinder (Suchbegriff: annotation):
Programmatically Annotate a Graph.vi

Beste Grüße,
NWO

RE: Zahlenwert in Anzeigengraph einblenden - Achimedes - 31.03.2011 07:53

oder du sezt deinen Graf in ein ClusterAnzeigeelement, in das packst du dann alles rein was du als bild gerne hättest und erzeugst mit dem metodenknoten des Clusters einBild. Smile

RE: Zahlenwert in Anzeigengraph einblenden - Lucki - 31.03.2011 10:19

Es wurden ja schon Vorschläge gemacht, hier nur noch eine Warnung:

Zitat:ist es möglich diesen Zahlenwert auch im Anzeigengraph anzeigen zu lassen

Wenn Du das machst (also ein Anzeigeelement im Plotbereich platzierst), dann verringert sich die mögliche Update-Rate der Graphik ganz stark - auch wenn Du die Anzeige in einen Bereich hineinlegst, so daß kein Plot verdeckt wird.

RE: Zahlenwert in Anzeigengraph einblenden - uno - 31.03.2011 21:44

Vielen Dank für die Vorschläge.
@NWO
Sehr guter Rat mit der Beschriftung für meine Zwecke vollkommen ausreichend.
Das mit der Notiz habe schon probiert, bekomme es aber nicht hin das diese einen Zahlenwert anzeigt.
