XY Graph (Multiplot mit einem Curser?) - knq - 23.10.2014 11:57
Hi,
ich habe ein XY Graph erstellt , bei den ich mehrer Plots darstellen kann. Alle Plots liegen auf der gleichen X Achse, nur die Y Werte verändern sich von Plot zu Plot.
Ich möchte einen Cursor einfügen und auf den alle Plots anzeigen lassen, das heisst den Y Wert von jedem Plot, der ausgewählt ist.
Bei dem Mischsignalgraphen geht es mit der Funktion Multi Plot und es klappt wunderbar.
Bei dem XY Graphen kann ich jedoch Multi Plot nicht auswählen, sondern nur Einzelplot.
Gibt es eine Möglichkeit, die Multiplot Funktion beim XY Graphen einzustellen?
Vielen Dank schonmalim Vorraus
RE: XY Graph (Multiplot mit einem Curser?) - GerdW - 23.10.2014 12:05
Hallo knq,
per PropertyNode die X-Position des Cursors auslesen und die dazu passenden Y-Werte deiner Plotdaten (selbst) bestimmen.
Cursorbewegungen lassen sich per Event abfragen…
RE: XY Graph (Multiplot mit einem Curser?) - knq - 23.10.2014 13:38
Hi GerdW,
ja so könnte man es lösen.
Jedoch möchte ich zu jedem Plot auf dem Cursor ein Punkt angezeigt haben und das würde mit deiner vorgeschlagenen Lösung nicht funktionen.
Ich müsste einfach nur den Cursormodus auf 2 setzen können ( Multi Plot).
RE: XY Graph (Multiplot mit einem Curser?) - GerdW - 23.10.2014 13:41
Hallo knq,
Zitat:Jedoch möchte ich zu jedem Plot auf dem Cursor ein Punkt angezeigt habenWas für einen "Punkt"?
- Annotations…
- weitere Cursor programmatisch steuern…
- weitere Plots einfügen, die die "Punkte" darstellen…
RE: XY Graph (Multiplot mit einem Curser?) - knq - 23.10.2014 13:59
Ich habe mich wohl falsch ausgedrückt.
Ich möchte einen Cursor für alle Plots haben. Die X Achse ist für alle Plots sind gleich, nur die Werte der Y Achse verändern sich. Wenn ich jetzt den Cursor auf einen bestimmten X Achsenwert fahren, so soll auf dem Cursor, der alle Plots scheidet ein Schneidepunkt angezeigt werden.

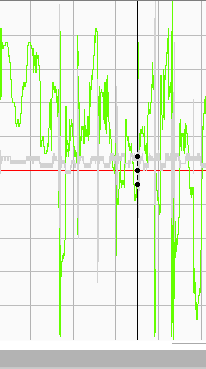

Dies klappt mit dem Mischgraph einwandfrei, da ich da Multi Plots einstellen kann ( Siehe Anhang).
Nun stellt sich die Frage, wie ich das mit dem XY Graph realisiere?
Gruss
RE: XY Graph (Multiplot mit einem Curser?) - GerdW - 23.10.2014 14:06
Hallo knq,
- XY-Graph erstellen
- Cursorlegende anzeigen lassen
- Cursor erstellen: Multiplot
- Cursor-Kontextmenü: Beobachten -> alle…
RE: XY Graph (Multiplot mit einem Curser?) - knq - 23.10.2014 14:09
das Problem ist, dass ich Multiplot nicht im XY Graphen einstellen kann. Es ist grau hinterlegt !
RE: XY Graph (Multiplot mit einem Curser?) - GerdW - 23.10.2014 14:10
Ich habe mir eben erst in LV2011 ein frisches VI angelegt und die oben genannten Punkte durchgespielt. Alles wunderbar…
RE: XY Graph (Multiplot mit einem Curser?) - knq - 23.10.2014 14:10
bei dem Mischgraphen kann ich MultiPlot auswählen ...
RE: XY Graph (Multiplot mit einem Curser?) - GerdW - 23.10.2014 14:12
Hallo knq,
nachdem wir nun herausgefunden haben, dass Multiplot-Cursor prinzipiell verfügbar wäre, müsste der nächste Schritt sein, dass du mal ein VI bereitstellst, welches das Problem verdeutlicht. Ich bevorzuge LV2011…
