XY-Graphen aus SubVI - Kathy - 18.03.2009 11:28

Hallo,

habe wahrsccheinlich mal wieder ein sehr simples Anfängerproblem..... Wink

Ich habe ein SubVI erstellt, das als Ausgabedaten drei XY-Graphen enthält. Wenn ich nun aber dieses SubVI öffne oder verwende erhalte ich im FrontPanel statt der gewünschten Graphen so nen Kästchen mit zwei Arrays drin.
Wie kann ich daraus wieder die Graphen machen?
Oder, was muss ich anders machen um garnicht erst dieses Problem zu erhalten?

Vielen Dank für eure Hilfe!!!!!

XY-Graphen aus SubVI - TSC - 18.03.2009 11:35

Versuch doch mal anstelle des Array-Anzeigeelementes einen XY Graphen auf dem Frontpanel zu plazieren. Da schließt du dann das an, was aus dem SubVI raus kommt.

LG
Torsten.

XY-Graphen aus SubVI - Kathy - 18.03.2009 12:56

Cool, danke!!!!! Big Grin
Da hätte ich auch selber druaf kommen können, aber ich dachte, dass das viiiel komplizierter wäre... Wink

lg

XY-Graphen aus SubVI - TSC - 18.03.2009 12:59

Gerne,..

XY-Graphen aus SubVI - Kathy - 19.03.2009 07:46

Huhu,

noch eine bestimmt einfach zu beantwortende Frage, die ich bis jetzt aber durch ausprobieren und Hilfe lesen nicht lösen konnte.....

Was muss ich tun um in einem Graph mit einer x-Komponente (Zeit) zwei Kurven ausgeben zu können? Es gibt also zu jedem x-Wert zwei y-Werte.
Ich dachte mir, ich tue das alles schön in ein 2-D Array... aber das sah dann leider gaaaanz falsch aus.....

lg

XY-Graphen aus SubVI - Achim - 19.03.2009 08:20

' schrieb:noch eine bestimmt einfach zu beantwortende Frage, die ich bis jetzt aber durch ausprobieren und Hilfe lesen nicht lösen konnte.....

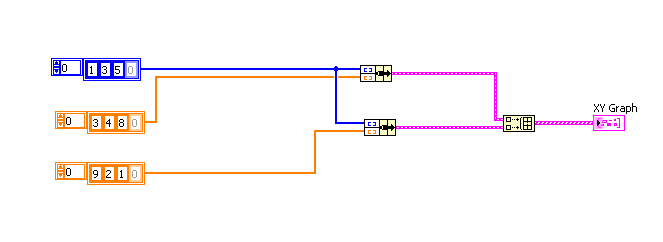

[attachment=17318]

Kennst du den ExampleFinder?

XY-Graphen aus SubVI - chrissyPu - 19.03.2009 08:37

' schrieb:Kennst du den ExampleFinder?
Das Beispiel ist doch sogar in der Kontext-Hilfe zum XY-Graph, oder?

XY-Graphen aus SubVI - Kathy - 19.03.2009 08:45

Huhu Achim,

danke!!!!
Kannte ich bis grade eben noch nicht.... Aber das ist ja echt cool! Cool

Heyyy ChrissyPu,

meine xy-Graph Kontext-Hilfe kann nur Lissajous-Figuren... das sieht zwar schön aus, aber hat mir irgendwie überhaupt nicht geholfen! Wink

lg

XY-Graphen aus SubVI - jg - 19.03.2009 08:49

' schrieb:Kennst du den ExampleFinder?
Der NI-Examplefinder ist auch in den LVF-Regeln (Rtmfx) erwähnt (Punkt 8), inkl. Link auf Tutorial.

Gruß, Jens
