Bilderzeugung aus einer Waveform-Graph - Diplomand - 07.01.2009 15:28
Hallo an alle,
ich möchte ein Bild mit Hilfe von Waveform-Graph erzeugen.

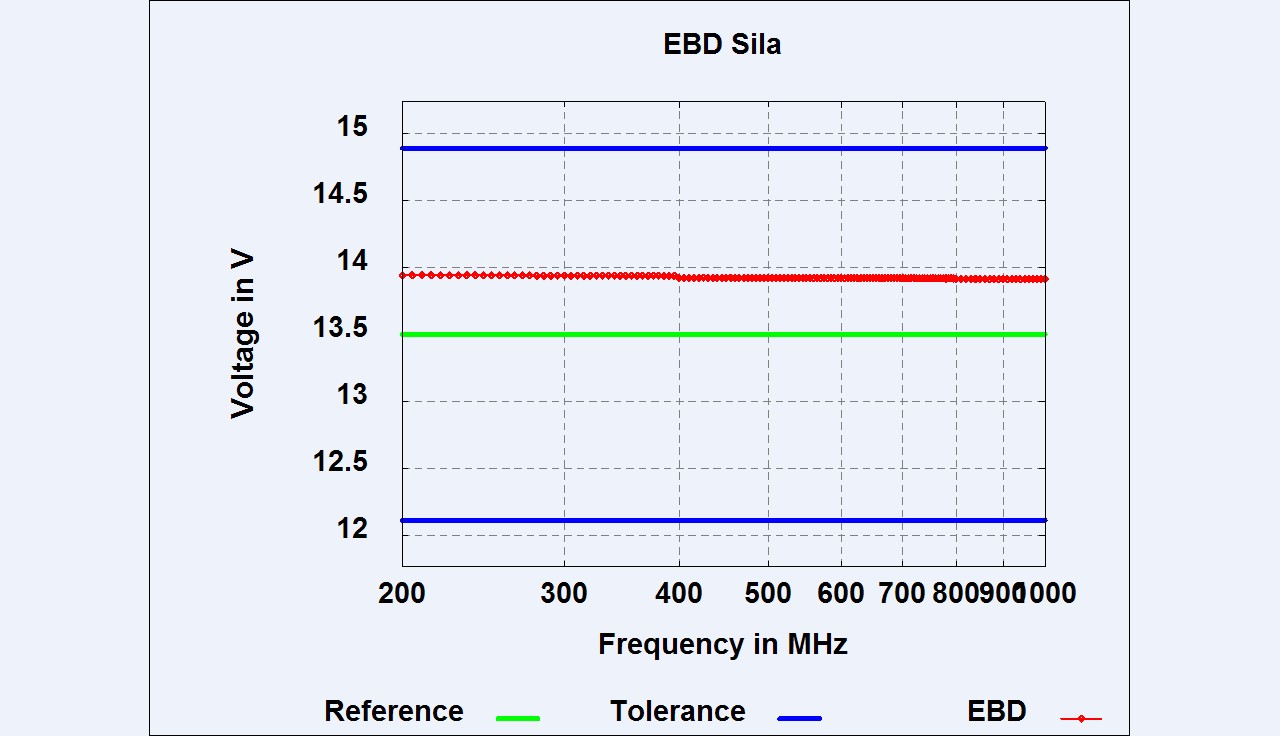

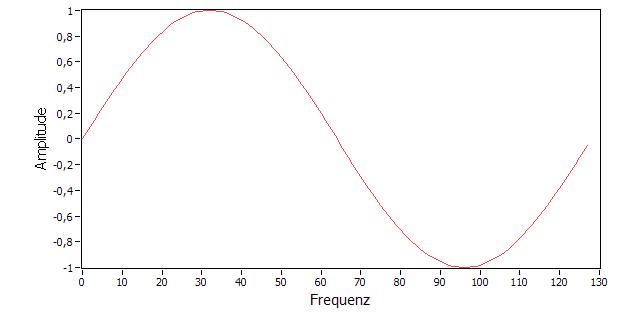

Das Bild soll als Bild im Anhang aussehen.
Erzeugung funktioniert so weit, aber die zusätzliche Informationen( Farb-Signaldarstellung ,ganz unten in Bild) bekomme ich nicht in mein Bild.
Kann mir jemand sagen, welche Metode oder Ivoke ich noch nutzen soll um das Problem zu lösen.
Viellen Dank im Vorraus füe alle Vorschleage!!
Grüss
Diplomand
Bilderzeugung aus einer Waveform-Graph - jg - 07.01.2009 15:33
Lass dir zuerst einmal die Plot-Legende des Graphen anzeigen.
Gruß, Jens
P.S.: Die Icons für die LV-Versionen brauchst du nicht hochladen, die sind Teil des Foren-Icons: z.B.
Bilderzeugung aus einer Waveform-Graph - Diplomand - 07.01.2009 16:52
Hallo,
danke Jens für dein Vorschal, habe ich schon fast alles versucht, leider konnte ich nicht richtige Einstellung für das Bild finden.
Hier ist mein VI,vielleicht kann mir so jemand besser helfen.
Gruess
Nedzad
Bilderzeugung aus einer Waveform-Graph - Y-P - 07.01.2009 16:57
Es fehlt noch ein SubVI.
Gruß Markus
' schrieb:Hallo,
danke Jens für dein Vorschal, habe ich schon fast alles versucht, leider konnte ich nicht richtige Einstellung für das Bild finden.
Hier ist mein VI,vielleicht kann mir so jemand besser helfen.
Gruess
Nedzad
Bilderzeugung aus einer Waveform-Graph - Diplomand - 07.01.2009 17:03
Hallo,
hier noch Sub VI.
Gruess
Nedzad
Bilderzeugung aus einer Waveform-Graph - jg - 07.01.2009 17:55
Also, dann mal schrittweise:

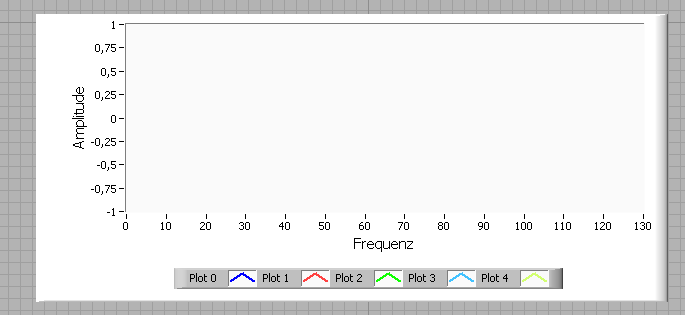

1. Plot-Legende zuerst auf Anzeige eines Plots verkleinern:
[attachment=16039]

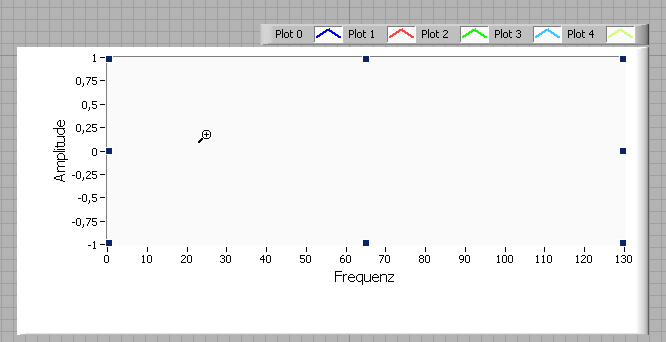

2. Dann Plot-Legende nach Links aufziehen:
[attachment=16040]
3. Plot-Legende verschieben:
[attachment=16041]

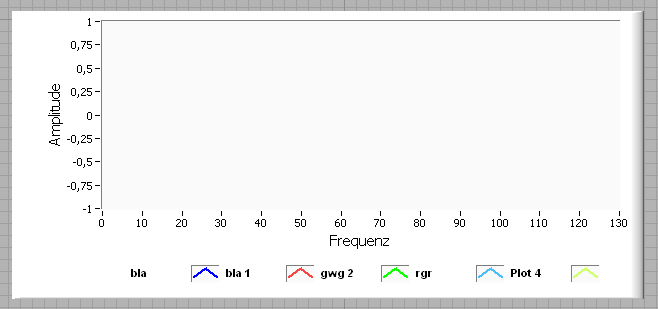

4. Plot-Namen editieren und Font nach Belieben einstellen:
[attachment=16042]
5. Bei Bedarf nach Hintergrund der Plot-Legende auf weiss oder durchsichtig ändern:
[attachment=16043]
Und was ist jetzt daran schwer?
Gruß, Jens
Bilderzeugung aus einer Waveform-Graph - Lucki - 07.01.2009 18:33

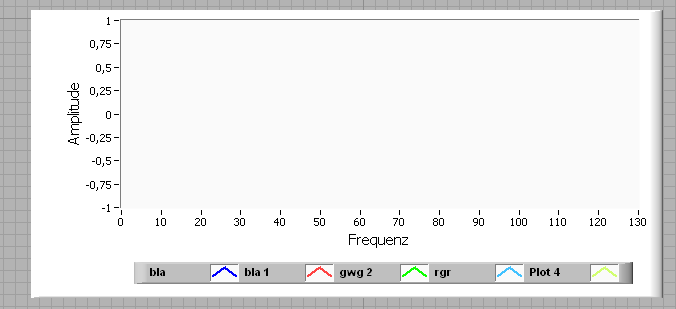

Die waagrechte Anordnung der Plot-Legenden, so wie Du es gern hättest, ist leider erst ab
möglich. @Jens: irre ich mich jetzt mit obiger Behauptung oder hast Du heimlich 8.6 verwendet, damit es so wie bei Dir dargestellt funktioniert?

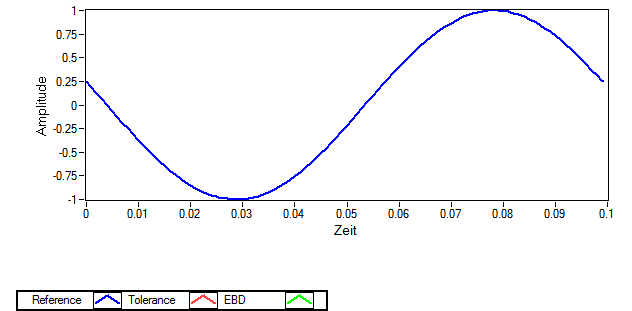

[attachment=16044]
Bilderzeugung aus einer Waveform-Graph - jg - 07.01.2009 18:39
' schrieb:Die waagrechte Anordnung der Plot-Legenden, so wie Du es gern hättest, ist leider erst abDas ist gut möglich, kann ich gerade nicht überprüfen, habe "nur" 8.6 zur Hand. Ich hatte gedacht, das ging schon in 8.5?!
Aber egal, der Rest (Plot-Namen editieren, Fonts setzten, verschieben etc.) ist auf jeden Fall machbar.
Gruß, Jens
Bilderzeugung aus einer Waveform-Graph - Diplomand - 08.01.2009 17:55
Hallo Jens,
vielen Dank für deine ausfuerliche Antwort !
Gruß
Nedzad
' schrieb:Also, dann mal schrittweise:
1. Plot-Legende zuerst auf Anzeige eines Plots verkleinern:
[attachment=43651:Image01.png]
2. Dann Plot-Legende nach Links aufziehen:
[attachment=43652:Image02.png]
3. Plot-Legende verschieben:
[attachment=43653:Image03.png]
4. Plot-Namen editieren und Font nach Belieben einstellen:
[attachment=43654:Image04.png]
5. Bei Bedarf nach Hintergrund der Plot-Legende auf weiss oder durchsichtig ändern:
[attachment=43655:Image05.png]
Und was ist jetzt daran schwer?
Gruß, Jens
