Erstellung eines XY-Graphen mit erweiterten Eigenschaften

Hallo alle zusammen,

ich möchte einen Graphen erstellen, der die aktuell gemessenen Werte (DBL, Messung alle 5 sec) für die letzten 30 Minuten anzeigt, dabei kontinuierlich durchläuft und dabei die Uhrzeiten (alle 5 min) auf der X-Achse anzeigt.

Nach längerem Suchen habe ich ein Beispiel gefunden, welches genau das macht,was ich brauche, nämlich das Real-Time-Chart.vi aus den LabVIEW Examples (in der Chart.llb)

Meine Frage ist, wie erstelle ich den dort benutzten Graph mit den verschiedenen Eigenschaftsblöcken? Ich erhalte immer nur das "normale" Symbol im Blockdiagramm, bzw. das Express-VI "XY-Graph erzeugen".

Die Hilfe in dem Beispiel-VI ist auch nicht sehr aussagekräftig, so daß ich etwas ratlos bin.
Ich hoffe es kann mir jemand weiterhelfen.

Viele Grüße
Holger

Hallo, Holger,

meinst du die zusätzlichen Elemente wie Plot-Legende usw.?

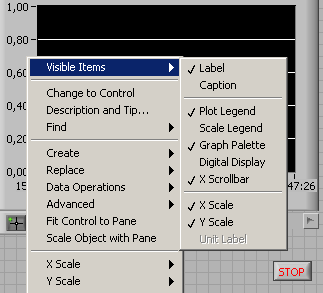

Rechte Maustaste auf Element, dann Kontextmenü genau anschauen:



MfG, Jens

' schrieb:meinst du die zusätzlichen Elemente wie Plot-Legende usw.?
Rechte Maustaste auf Element, dann Kontextmenü genau anschauen:

Hallo Jens,
danke für die Antwort, aber das ist nicht was ich meine. Schau Dir doch bitte mal das genannte VI an (Ich habe es unten angehängt)
Dort gibt es im Frontpanel einen Graphen, der mit "Strip Chart" bezeichnet ist. Die Kontexthilfe zeigt auch "Strip Chart".
Im Blockdiagramm besteht das Strip Chart aus der eigentlichen Anzeige (Hilfe: "Kurvendiagramm") und mehreren Eigenschaftsblöcken. Diese beinhalten die gleichen Eigenschaften wie das von Dir erwähnte Kontextmenü, jedoch werden die Eigenschaften anscheinend während des Programmlaufes dynamisch geändert und somit die X-Achse angepaßt.

Mein Problem ist, wie komme ich zu dieser Darstellung mit den Eigenschaftsblöcken?
Ich habe schon versucht diesen Strip-Chart zu kopieren, aber wenn ich den bei mir im Frontpanel einfüge, erhalte ich im Blockdiagramm wieder nur das normale Symbol für ein Kurvendiagramm

Viele Grüße
Holger


  Real_Time_Chart.vi (Größe: 43,81 KB / Downloads: 194)

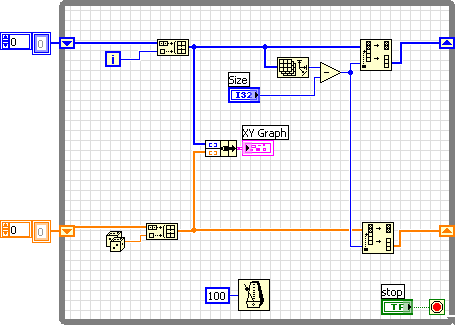

So, wie ich es verstehe willst du den Waveform Chart mit einem XY-Graphen ersetzen, der aber muss die Daten laufend anzeigen.

Da muss man also was überlegen und Arrays selbst erstellen und abschneiden.

Eugen

' schrieb:So, wie ich es verstehe willst du den Waveform Chart mit einem XY-Graphen ersetzen, der aber muss die Daten laufend anzeigen.

Da muss man also was überlegen und Arrays selbst erstellen und abschneiden.

Hallo Eugen,
das ist ja alles richtig, und ich habe ja auch schon eine Lösung für das Problem gefunden. (Siehe Real-Time Chart.vi)

Meine Frage lautet aber:

Wie kann ich ein Chart oder Graph so erstellen, daß es so angezeigt wird, wie im Blockdiagramm dieses VI? D.h. mit Eingangsports, die die Eigenschaften des Charts beeinflussen.

Viele Grüße
Holger

hm...hatte ich vorhin wohl doch richtig gelesen...jetzt wurde es wieder gelöscht...du willst also die knoten erstellen, oder?

mach nen rechtsklick auf den graph/chart >> create >> property...

gruss
achim

Anzeige

Ja, Rechtsklick im BD auf dein Chart oder Plot und dann Create -> Property.

Eugen

' schrieb:Ja, Rechtsklick im BD auf dein Chart oder Plot und dann Create -> Property.

Eugen

Genau das ist es, was ich gesucht habe!

Ich danke Euch allen für die Hinweise, ich denke, damit komme ich erst mal weiter.

Viele Grüße
Holger
