XY Graph in unterschiedlichen Farben

' schrieb:Dann eine dumme Frage: Wieso? Das wurde doch schon oft genug gemacht
Ein solches Feld zu simulieren stellt keine Schwierigkeit mehr dar, da weiß man schon recht gut Bescheid.

Beschäftigst Du Dich mit Diversity-Systemen?

Wir möchten eine Teststrecke mit zwei unterschiedlichen Antennen fahren um die unterschiede der Feldstärke zu sehen.
Mit den Diversity-Systemen beschäftige ich mich auch.

Anzeige

' schrieb:verwend den intensity graph.
xy und z als farbe

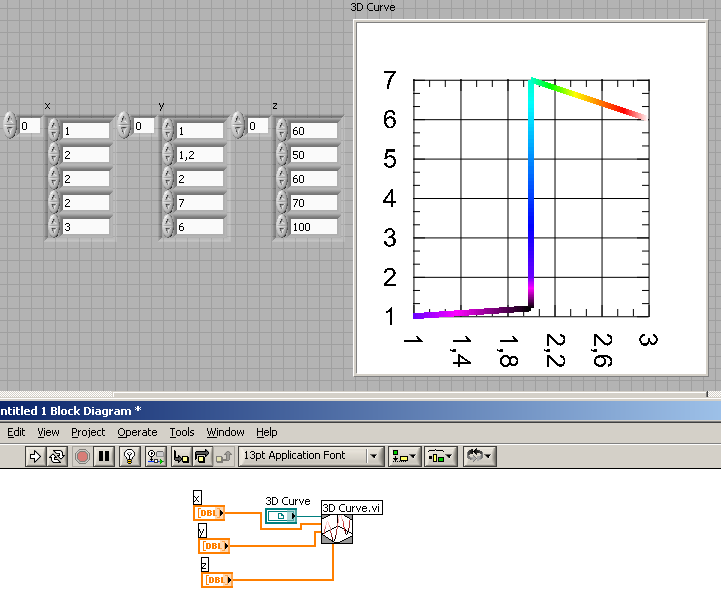

Weitere Alternative: 3D-Graph im Kurvenmodus, ebenfalls x- & y-Array (wie bei XY-Graph), z-Array ist deine Feldstärke. Farbverlauf kannst du setzen. Und für eine Quasi-2D-Ansicht Aufsicht von oben.

MfG, Jens

' schrieb:Weitere Alternative: 3D-Graph im Kurvenmodus, ebenfalls x- & y-Array (wie bei XY-Graph), z-Array ist deine Feldstärke. Farbverlauf kannst du setzen. Und für eine Quasi-2D-Ansicht Aufsicht von oben.

MfG, Jens

Danke für deine Hilfe!
Hat vielleicht jemand ein Beispiel wie es aussehen könnte?

' schrieb:00000000000000000000
00000000111000000000
00000001001000000000
00000110001110000000
00001000000011000000
00010000000001000000
00010000000001000000
00010000001111000000
00010000001000000000
00010000010000000000

Die "1" müsste dann ersetzt werden mit dem gewünschten Wert. z.B. 10 für schlechten Empfang, 100 für guten Empfang. Beim Intesitätsgraphen kann man dann die Farbwerte entsprechend anpassen. So auch 0 auf weiß, 10 auf rot und 100 auf grün. Das sollte klappen.

Das ist doch so gut wie ein Beispiel. Man muss doch nicht alles vorkauen, oder?

' schrieb:Danke für deine Hilfe!
Hat vielleicht jemand ein Beispiel wie es aussehen könnte?


Ansonsten, siehe mein Vorschreiber Xaran.

' schrieb:[attachment=39380:Image01.png]
Ansonsten, siehe mein Vorschreiber Xaran.

Hallo Jens,

ich versuche die ganze Zeit es so hinzubekommen wie du, aber ich kriege es nicht hin.
Kannst du mir Bitte dein Beispiel Vi mal Hochladen?
Vielen Dank für deine Hilfe.

Gruß Damir

Anzeige

' schrieb:Hallo Jens,

ich versuche die ganze Zeit es so hinzubekommen wie du, aber ich kriege es nicht hin.
Kannst du mir Bitte dein Beispiel Vi mal Hochladen?
Vielen Dank für deine Hilfe.

Gruß Damir

Hmm, VI ist schon gelöscht, da nie gespeichert.

Was genau kriegst du denn nicht hin? Das Anschließen von 3 Arrays? Oder was?

Einstellungen am 3D-Graphen kannst du übrigens erst mal hier vornehmen:



MfG, Jens

Hier ist es.

Ich habe aber auch das "3D-Graph" Control von einem Bsp. rauskopiert und dann hier angeschlossen.
Wie kann ich das sonst erzeugen, Jens? Rechtsklick und dann "Create"->"Control" bringt da nichts, da kommt dann der Fehler:

Zitat:"Error 97 occurred at an unidentified location Possible reason(s):
LabVIEW: Null Refnum was passed in as input."

  Graph_farbig__3D_.vi (Größe: 85,29 KB / Downloads: 211)



Gruß Markus

EDIT: Wo kann ich denn den schwarzen Hintergrund in Grau ändern?

@Markus:

Na hier isser er doch:

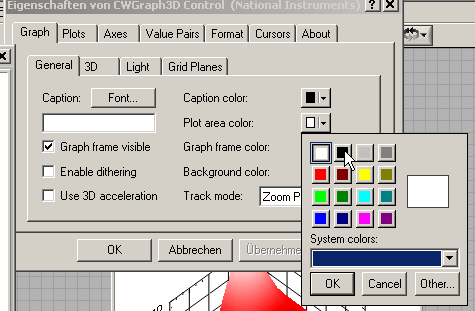

Zum Hintergrund: In schon oben besagtes Eigenschaften-Menü gehen und dann sofort hier:


Und programmatisch natürlich per PropertyNodes und Methods des ActiveX-Controls:


MfG, Jens

Ich meinte doch das "Control" am Eingang des VIs. Das kann ich nicht mit "Create"->"Control" erstellen, bzw. wenn ich das mache kriege ich einen Fehler.

Gruß Markus

' schrieb:@Markus:

Na hier isser er doch:
[attachment=39438:Image01.png]
